Giới thiệu

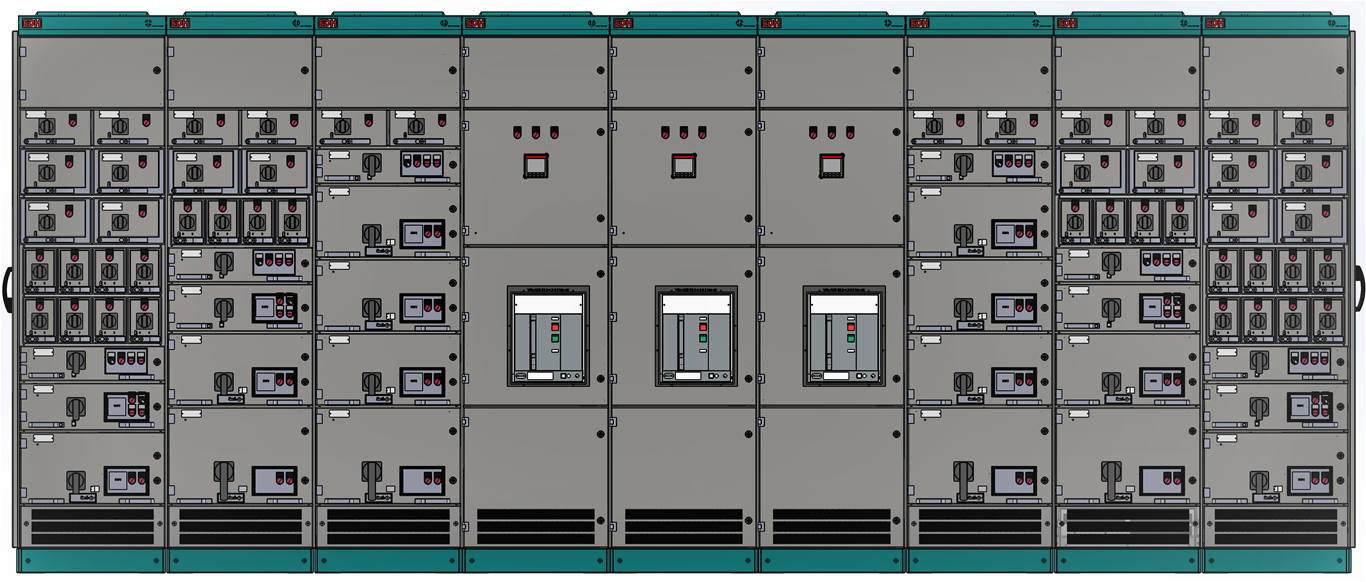

Tủ điện MCC-EDH (Motor Control Center) là tủ điện do EDH thiết kế và sản xuất, dùng để cấp nguồn, điều khiển và bảo vệ cho động cơ. Có các phương thức khởi động, điều khiển tùy thuộc vào loại động cơ và yêu cầu của khách hàng như: khởi động trực tiếp, khởi động sao – tam giác, khởi động mềm,…
Tủ MCC-EDH được thiết kế với những thiết bị rút kéo (withdrawable), thiết bị rút cắm (plug-in) và các ngăn kéo có khả năng rút kéo. Trên mỗi ngăn kéo bao gồm trọn bộ thiết bị đóng cắt và các thiết bị dùng cho điều khiển một phụ tải (động cơ).

Đặc điểm:

      An toàn và tin cậy

• Cấp nguồn và điều khiển cho mỗi phụ tải là một ngăn riêng biệt, khi có sự cố ở một ngăn sẽ không bị ảnh hưởng sang ngăn khác.
• Thiết kế tương đương với form 3b: thanh cái ở khoang riêng, thiết bị ở khoang riêng và đấu nối đầu ra ở khoang riêng nên có độ an toàn và tin cậy cao.
• Có liên động giữa thiết bị đóng cắt với cánh cửa của ngăn kéo và vị trí ngăn kéo.
• Khả năng thay thế nhanh khi có sự cố ở một mô đun rút kéo.

     Dễ dàng lắp đặt, sử dụng và bảo trì

• Thiết kế có tính mô đun hóa cao.
• Dễ dàng lắp đặt, đấu nối tủ. Đơn vị thi công chỉ cần đấu nối đầu vào và đầu ra của tủ.
• Dễ dàng tháo, bảo trì, bảo dưỡng, sửa chữa, thay thế và nâng cấp từng mô đun rút kéo/ngăn rút kéo mà không cần cắt điện cả tủ.

     Có tính linh hoạt

• Với tủ MCC của các hãng nhập ngoại thì mỗi hãng chỉ sử dụng loại thiết bị của hãng đó; với tủ MCC EDH thì tùy theo yêu cầu của khách hàng sẽ sử dụng thiết bị của các hãng như Siemens, ABB, Schneider, Misubishi, LS,...
• Có thể sử dụng ngăn kéo/thiết bị rút cắm dự phòng để thay thế dễ dàng khi cần.
• Có khả năng lắp lẫn giữa các ngăn kéo cùng loại.
• Dễ dàng ghép nối khi cần mở rộng.

Ứng dụng

Tủ điện MCC-EDH được ứng dụng trong phần tủ cấp nguồn/điều khiển động cơ trong các tòa nhà, nhà máy công nghiệp, trạm điện, nhà máy điện, hầm mỏ,...
Đặc biệt hữu dụng trong môi trường yêu cầu cao về an toàn và nơi mà khó cắt điện cả tủ/dàn tủ, yêu cầu khả năng thay thế, sửa chữa, bảo trì nhanh.

Thông số kỹ thuật

Tiêu chuẩn áp dụng	IEC 61439-1/-2
Điện áp định mức (Ur)	đến 690VAC
Điện áp cách điện (Ui)	đến 1000VAC
Điện áp xung đỉnh chịu được (Uimp)	đến 12kV
Tần số định mức	50/60Hz
Thanh cái chính:
+ Dòng điện định mức (Ir)	đến 6300A
+ Dòng ngắn mạch chịu được (Icw)	đến 110kA
+ Dòng ngắn mạch xung (Ipk)	đến 220kA
Cấp bảo vệ vỏ tủ	IP4x
Cấp bảo vệ vách ngăn	IP2x
Cấp độ phân khoang	3b
Kích thước (1):
+ Cao (mm)	2000, 2200
+ Rộng (mm)	600, 800, 1000, 1200
+ Sâu (mm)	800, 1000, 1200, 1400
Vật liệu	Thép tấm
Màu sắc	RAL 7035
Điều kiện làm việc	Trong nhà

(1) Kích thước tủ không bao gồm cánh, hồi.
